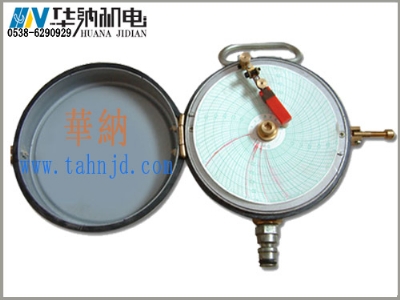

YTL-130型園圖壓力自動記錄儀<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
用于連續記錄礦井綜采支架和單體液壓支柱油缸內部介質受頂板作用后的壓力變化曲線，及時掌握面頂板壓力變化情況，正確指導采煤面支護工作。亦適用測量和記錄液壓系統內部非蝕性流體的壓力。記錄儀計時鐘機芯為全密封不銹鋼外殼,連續十天不用上弦,大大降低側壓人員的工作量。
技術參數：
① 精度等級：1.5級；
② 測量范圍：0～60MPa；
③ 連續記錄時間：一周；
④ 記錄紙速度：1轉/24小時；
⑤ 接口M20×1.5。
圓圖壓力記錄儀結構：圓圖壓力記錄儀屬于機械儲能式記錄儀，由測量機構和記錄機構兩部分組成。
圓圖壓力記錄儀使用方法：1、儀表出廠前已調試好，不得隨意拆卸。2、換紙前將筆架機構抬起，順時針取下壓紙帽，將圓圖記錄紙平整放好，并校準時間刻度，反時針上緊壓緊紙帽，反時針旋轉壓緊帽時用力不宜過大。3、放下筆架，記錄筆頭要輕壓在記錄紙上，將儀表外蓋鎖緊。4、鐘表機芯注重保護，不宜上滿弦。5、筆架有調零裝置，抬起機構，上下調整旋鈕，用戶可根據需要，進行調整。6、繪圖筆架壓緊采用偏心輪機構，更換圓圖紙前將偏心輪柄抬起。7、儀表出現故障時請及時與泰安市華納機電設備有限公司聯系。
